TWS耳機充電盒頂針的用途

TWS充電盒中的金屬觸點，英文名為Pogo Pin，這個章節我們來聊關于頂針的設計。有些廠商是將其單獨放在一個小板上，大多數還是直接在主板上板載頂針。在TWS耳機充電盒上，我們有見過多種規格的頂針，有2根、3根、5根等等。那么這些頂針?lè)謩e是什么用途呢？

兩pin的彈簧針的應用，市面上最為常見的，這個設計可以滿足TWS耳機充電剛需。兩個頂針?lè)謩e為正極和負極，用于將TWS充電盒電池倉的電量輸送給耳機。

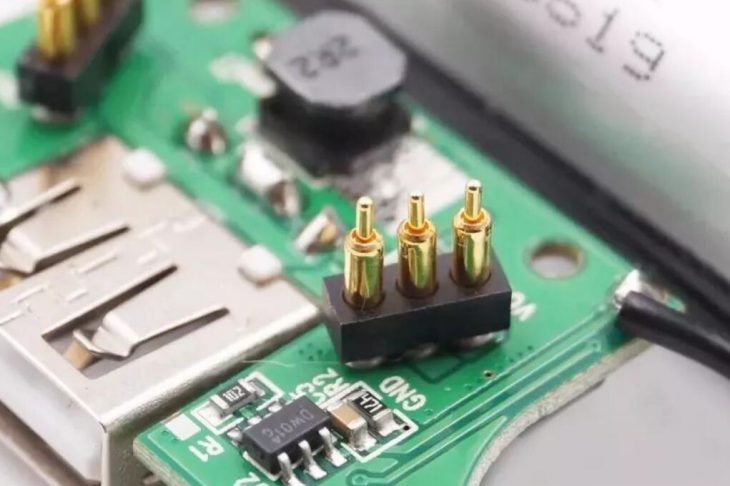

三根頂針的設計也比較常見。對于方案設計，用于耳機盒跟耳機通訊，耳機盒知道耳機的充電狀態、對碼、了解耳機狀況。對于產線測試，可以配合耳機盒上的MicroUSB/USB-C接口，配合自動化測試設備，來測試耳機的綜合指標。

而五根頂針的這種設計，兼顧了以上兩種用途，還具備更多功能。這類設計在高端的TWS藍牙耳機才能看到，比較少見。除了具備三根頂針的方案設計、產線測試等需求外，還可用于耳機內部存儲的數據傳輸、耳機固件升級等功能。

在市面上幾乎每一款優秀的TWS真無線藍牙耳機都采用充電盒充電，而每一款優秀的充電盒也離不開精心設計的充電方案和優秀的電源管理芯片。不同于耳機上的藍牙主控芯片，電源管理芯片更加默默無聞地為耳機的每一次使用提供充足的電能，同時守護著耳機的使用安全。
